Ứng dụng kỹ thuật số vào trạm biến áp 110kV Quang Châu 2

Với mục tiêu từng bước hiện đại hóa lưới điện, đẩy mạnh tự động hóa trong công tác vận hành. Công ty Điện lực Bắc Giang đã đưa vào vận hành trạm biến áp (TBA) 110kV Quang Châu 2, đây là TBA kỹ thuật số đầu tiên trên địa bàn tỉnh Bắc Giang.

TBA 110kV Quang Châu 2 sử dụng những công nghệ mới, tiên tiến nhất hiện nay. Điểm nổi bật là đã thay thế toàn bộ mạch điện nối cáp đồng từ tủ đấu nối trung gian ngoài trời (tủ MK) vào trong nhà điều khiển bằng cáp quang. Dữ liệu được truyền nhận được số hóa hoàn toàn bằng công nghệ cáp quang (Process Buss IEC61850-9-2), các rơ le, BCUs (điều khiển mức ngăn tích hợp bảo vệ) được lắp đặt với tiêu chuẩn hiện đại nhất do đó có nhiều ưu điểm vượt trội so với TBA thông thường như: Khả năng truyền nhận dữ liệu và thời gian phản hồi cực nhanh khi trao đổi dữ liệu được sử dụng giao thức IEC 61850-9-2; mỗi ngăn lộ sử dụng 02 hệ thống thu thập dữ liệu hoạt động song song, đảm bảo tính dự phòng, đáp ứng độ tin cậy. Giảm số lượng cáp đồng từ thiết bị ngoài trời, kích thước mương cáp vào nhà điều khiển, thời gian thi công lắp đặt, đấu nối, thí nghiệm, không còn nguy cơ chạm chậm trong quá trình vận hành; giảm thời gian và khối lượng bảo trì, khối lượng vật tư, thiết bị lắp đặt; giảm thời gian cắt điện để thí nghiệm định kỳ trong quá trình vận hành. Tăng tính sẵn sàng cho việc mở rộng nâng công suất TBA trong tương lai và nâng cao thẩm mỹ trong công tác thiết kế xây dựng vận hành.

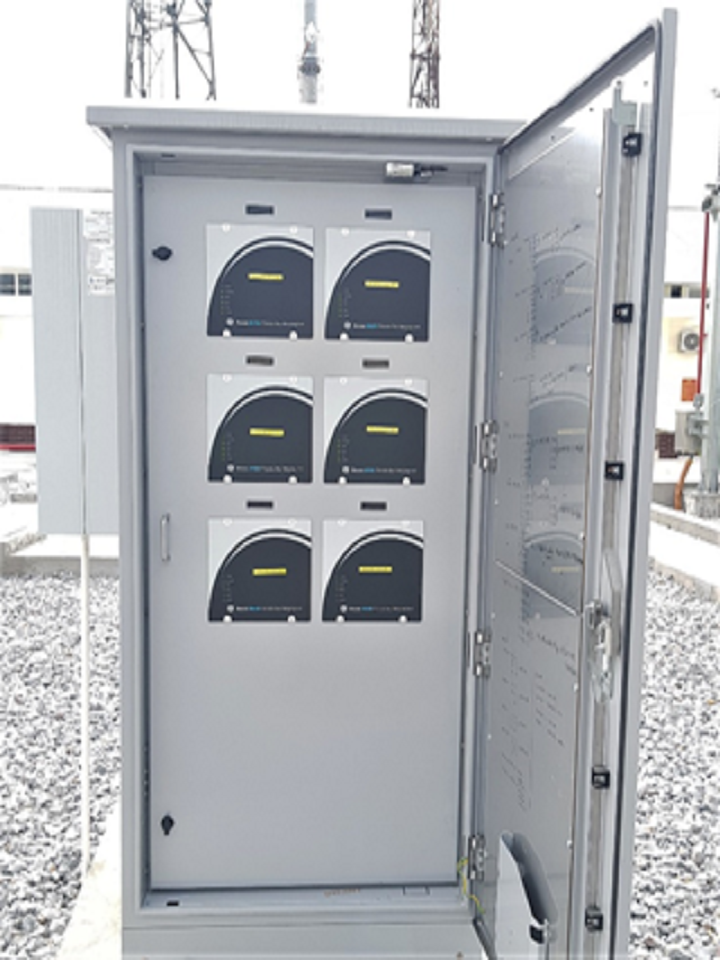

 Tủ đấu nối trung gian (MK) thiết kế khác biệt so với tủ MK thông thường, chứa các bộ thu thập dữ liêu (MU-Merging unit) bên trong

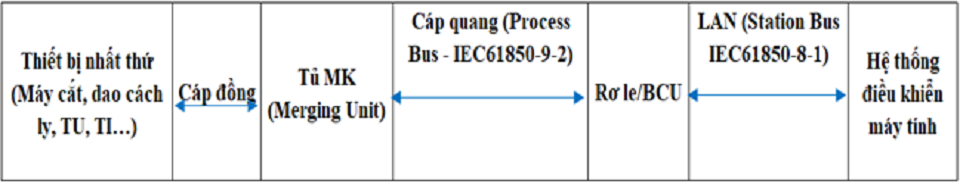

 Sơ đồ truyền nhận dữ liệu tại TBA 110kV Quang Châu 2

Những thay đổi về công nghệ mới được áp dụng tại TBA kỹ thuật số 110kV Quang Châu 2 cũng gặp phải một số khó khăn thách thức nhất định như phương pháp thí nghiệm TBA phải thay đổi cho phù hợp, đơn vị quản lý vận hành chưa có kinh nghiệm về vận hành TBA kỹ thuật số nên đòi hỏi các cán bộ phải cập nhật tìm hiểu sâu về thiết bị, kiến thức công nghệ số.

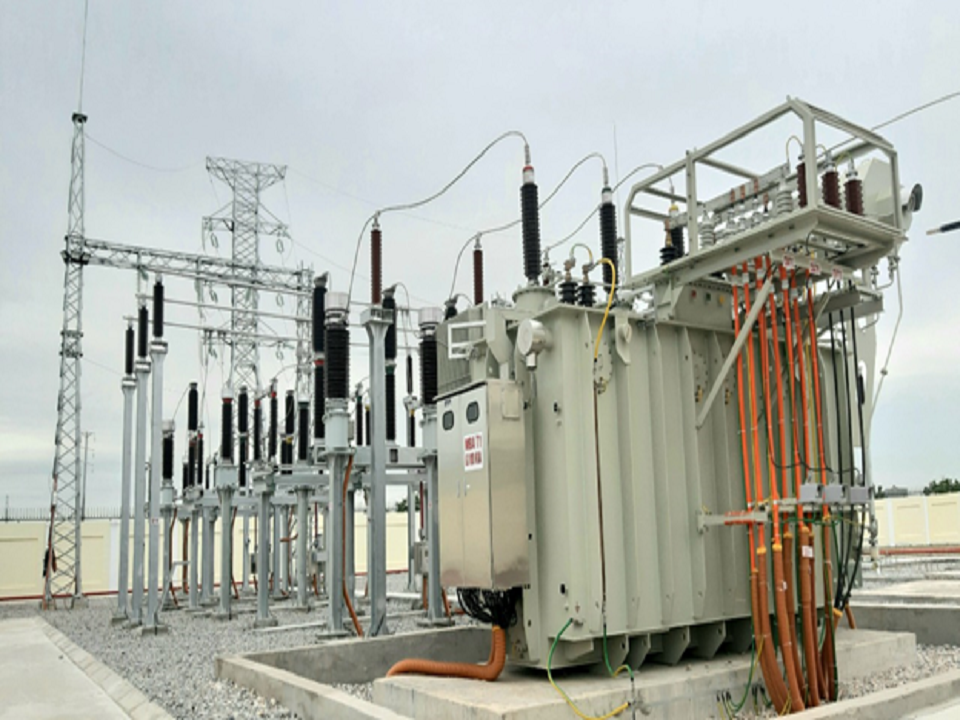

 TBA 110kV Quang Châu 2 xây dựng theo mô hình TBA kỹ thuật số

Việc đưa vào vận hành TBA kỹ thuật số 110kV Quang Châu 2 đã đánh dấu bước chuyển biến lớn về quá trình hiện đại hóa, xây dựng lưới điện thông minh, thực hiện chuyển đổi số trong công tác vận hành, quản lý kỹ thuật. Đồng thời là tiền đề quan trọng Tổng công ty Điện lực miền Bắc nói chung và Công ty Điện lực Bắc Giang nói riêng tiếp tục nghiên cứu và ứng dụng công nghệ này vào các TBA 110kV trong giai đoạn tới.

Thân Đức Tài - PC Bắc Giang
