Thành công chạy thử nghiệm thực tế hai mạch vòng DMS trên lưới điện phân phối thành phố Lạng Sơn

Hệ thống quản lý lưới điện phân phối DMS (Distribution Management System) là một trong các chương trình hiện đại hóa lưới điện đang được Tổng công ty Điện lực miền Bắc triển khai đồng bộ tại tất cả các đơn vị trực thuộc. Hệ thống DMS có nhiệm vụ phát hiện, định vị sự cố, cô lập sự cố một cách nhanh chóng và tái lập khu vực không có sự cố hoàn toàn tự động, nhờ đó giúp khôi phục cấp điện cho khách hàng và phân đoạn sự cố một cách nhanh chóng. Trong tháng 9 vừa qua, Công ty Điện lực Lạng Sơn đã thực hiện thành công việc chạy thử nghiệm thực tế 02 mạch vòng DMS trên lưới điện trung áp khu vực Thành phố.

Trong đợt chạy thử nghiệm DMS lần này, trung tâm điều khiển xa (TTĐKX) của Công ty Điện lực Lạng Sơn nhận được sự hỗ trợ, phối hợp thực hiện của Công ty TNHH MTV Thí nghiệm điện miền Bắc (NPCETC). Phương án thực hiện thông qua 05 thiết bị điều khiển đóng cắt Recloser trên lưới điện khu vực thành phố bao gồm 02 máy cắt (MC) đầu nguồn lộ 473E13.2 và 472E13.2 trạm 110kV Lạng Sơn, các máy cắt trên đường dây gồm; MC số 37 sân vận động (SVĐ) Đông Kinh – Ngô Quyền, MC số 71 Mỹ Sơn và MC số 70 Phai Trần – KCN số 2, trong đó MC 70 Phai Trần – KCN số 2 đang ở trạng thái thường mở. Toàn bộ các máy cắt này đã được khai báo và kết nối về SP5 tại TTĐKX.

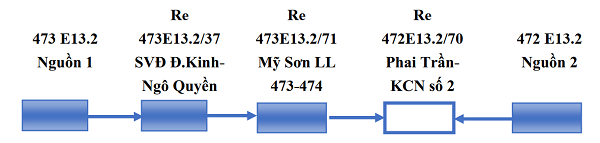

Sơ đồ tổng quan mạch vòng chạy thử nghiệm DMS (473E13.2 và 472E13.2).

Trường hợp sự cố giả định sẽ được tạo ra trên đoạn đường dây giữa 2 máy cắt SVĐ Đông Kinh – Ngô Quyền và máy cắt Mỹ Sơn, gây nhảy máy cắt và mất điện từ sau máy cắt SVĐ Đông Kinh – Ngô Quyền. Phương án tạo sự cố bằng cách thực hiện chỉnh định hạ thấp dòng chỉnh định của bảo vệ máy cắt 37 SVĐ Đông Kinh – Ngô Quyền so với dòng tải thực tế, gây nhảy MC 37 SVĐ Đông Kinh – Ngô Quyền. Cụ thể nguyên lý hoạt động của chương trình DMS như sau:

+ Sau khi tạo sự cố giả định, hệ thống xác nhận máy cắt 37 SVĐ Đông Kinh – Ngô Quyền đã bị cắt điện. Kiểm tra, xác định chính xác đoạn đường dây giữa 2 máy cắt SVĐ Đông Kinh – Ngô Quyền bị sự cố.

+ Hệ thống DMS tự động cô lập, tách đoạn đường dây bị sự cố ra khỏi vận hành bằng cách cắt máy cắt 71 Mỹ Sơn.

+ Hệ thống DMS tự động tự động khôi phục vùng phụ tải không bị sự cố nhưng đang bị mất điện bằng cách cho đóng máy cắt 70 Phai Trần – KCN số 2.

Toàn bộ quá trình diễn ra hoàn toàn tự động, giúp cô lập nhanh chóng sự cố, khôi phục phụ tải khu vực không bị sự cố một cách nhanh chóng.

Kết quả buổi chạy thử nghiệm thực tế chương trình tự động hóa DMS đã diễn ra thành công, đoạn đường dây bị sự cố đã được cô lập đúng theo yêu cầu (tự động cắt MC 71 Mỹ Sơn). Hệ thống đã tự động đóng lại để cấp điện cho các khu vực không bị sự cố nhưng bị mất điện (tự động đóng máy cắt 70 Phai Trần – KCN số 2).

Ước tính hiệu quả thực hiện của chương trình DMS lần này sẽ giúp giảm thời gian mất điện của 5.718 khách hàng khu vực Thành phố trên tuyến đường dây từ 30 phút (thời gian từ khi phát hiện tới khi xử lý xong sự cố và cho đóng điện trở lại) xuống còn 0 phút (khách hàng không bị mất điện do hệ thống sẽ tự động xác định, cô lập đoạn dây bị sự cố, sau đó đóng mạch vòng cấp điện lại trên đoạn không bị sự cố), từ đó giúp giảm các chỉ số thời gian mất điện, số lần mất điện khách hàng.

Với quyết tâm thực hiện thành công mục tiêu chuyển đổi số tiến tới xây dựng lưới điện thông minh, Công ty Điện lực Lạng Sơn đang nỗ lực, chủ động để làm chủ công nghệ, khai thác triệt để các chương trình tự động hóa, hiện đại hóa hệ thống lưới điện đơn vị quản lý, vì mục tiêu nâng cao chất lượng điện năng và nâng cao chất lượng dịch vụ, đáp ứng yêu cầu phát triển kinh tế - xã hội ngày càng cao trên địa bàn tỉnh.

Nguyễn Hoàng Mỹ -  PC Lạng Sơn
